Bài 2 trang 17 SGK Vật lí 9

Đề bài

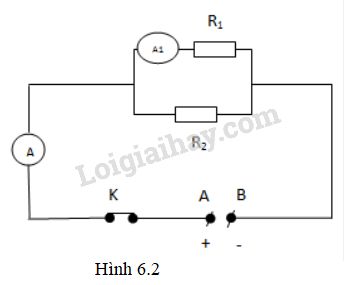

Cho mạch điện có sơ đồ như hình 6.2, trong đó R= 10 Ω, ampe kế A1 chỉ 1,2 A, ampe kế A chỉ 1,8 A.

a) Tính hiệu điện thế UAB của đoạn mạch.

b) Tính điện trở R2

Hướng dẫn giải

Áp dụng điều kiện : trong mạch điện mắc song song thì

\(\eqalign{
& {U_{AB}} = {U_1} = {U_2} \cr
& {I_{AB}} = {I_1} + {I_2} \cr} \)

Lời giải chi tiết

 Ta thầy mạch điện được mắc song song với nhau nên

\(\eqalign{
& {U_{AB}} = {U_1} = {U_2} \cr
& {I_{AB}} = {I_1} + {I_2} \cr} \)

Vậy

a) Ta nhận thấy \({U_{AB}} = {U_1} = {R_1}.{I_1} = 10.1,2 = 12V\)

b)  Cường độ dòng điện chạy qua R2 là \({I_2} = {\rm{ }}I{\rm{ }}-{\rm{ }}{I_1} = {\rm{ }}1,8{\rm{ }}-{\rm{ }}1,2{\rm{ }} = {\rm{ }}0,6{\rm{ }}A.\)

Điện  trở \({R_2} = {{{U_{AB}}} \over {{I_2}}} = {{12} \over {0,6}} = 20\Omega .\)
