Câu 12 trang 63 SGK Đại số và Giải tích 11 Nâng cao

Đề bài

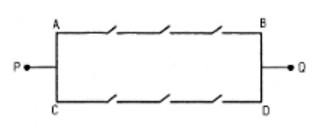

Bài 12. Xét hồ sơ mạng điện ở hình 2.3 có 6 công tắc khác nhau, trong đó mỗi công tắc có 2 trạng thái đóng và mở.

Hỏi có bao nhiêu cách đóng – mở 6 công tắc để mạng điện thông mạch từ P đến Q (tức là có dòng điện từ P đến Q) ?

Hướng dẫn giải

Mỗi cách đóng mở công tác của mạng điện được gọi là một trạng thái của mạng điện. Theo quy tắc nhân, mạng điện có \(2^6= 64\) trạng thái. Trước hết, ta tìm xem có bao nhiêu trạng thái không thông mạch (không có dòng điện đi qua). Mạch gồm hai nhánh A → B và C → D. Trạng thái không thông mạch xảy ra khi và chỉ khi cả hai nhánh A → B và C → D đều không thông mạch. Dễ thấy nhánh A → B có 8 trạng thái trong đó chỉ có duy nhất một trạng thái thông mạch, còn lại có 7 trạng thái không thông mạch. Tương tự ở nhánh C → D có 7 trạng thái không thông mạch. Theo quy tắc nhân, ta có \(7.7 = 49\) trạng thái mà cả A → B và C → D đều không thông mạch. Vậy điện có \(64 – 49 = 15\) trạng thái thông mạch từ P tới Q.
