Bài C2 trang 71 SGK Vật lí 9
Đề bài

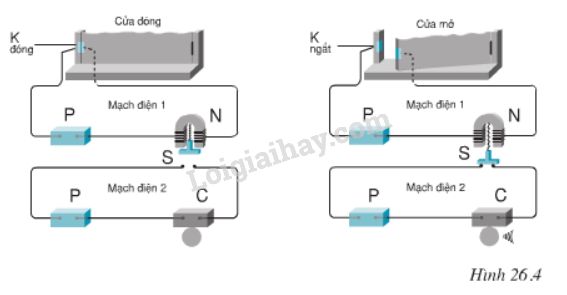

Nghiên cứu sơ đồ hình 26.4 để nhận biết các bộ phận chính của hệ thống chuông báo động và cho biết:
- Khi đóng cửa, chuông có kêu không, tại sao ?
- Tại sao chuông lại kêu khi cửa bị hé mở ?
Hướng dẫn giải
- Khi đóng cửa, chuông không kêu, vì mạch điện 2 bị hở.
- Khi cửa bị hé mở làm hở mạch điện 1, nam châm điện mất hết từ tính, do đó miếng sắt non rơi xuống làm mạch điện 2 trở thành mạch kín làm chuông kêu.
