Bài C5 trang 70 SGK Vật lí 7

Đề bài

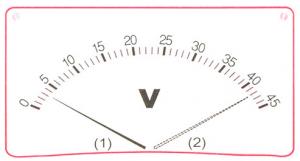

Quan sát mặt số của một dụng cụ đo điện được vẽ trên hình 25.4 và cho biết :

a) Dụng cụ này có tên gọi là gì ? Kí hiệu nào trên dụng cụ cho biết điều đó ?

b) Giới hạn đo và độ chia nhỏ nhất của dụng cụ.

c) Kim của dụng cụ ở vị trí (1) chỉ giá trị bao nhiêu ?

d) Kim của dụng cụ ở vị trí (2) chỉ giá trị bao nhiêu ?

Hướng dẫn giải

a) Dụng cụ này có tên gọi là vôn kế. Kí hiệu chữ V trên dụng cụ cho biết điều đó.

b) Dụng cụ này có GHĐ là 45V và ĐCNN là 1V.

c) Kim của dụng cụ ở vị trí (1) chỉ giá trị 3V.

d) Kim của dụng cụ ở vị trí (2) chỉ giá trị là 42V.
