Bài C5 trang 59 SGK Vật lí 7

Đề bài

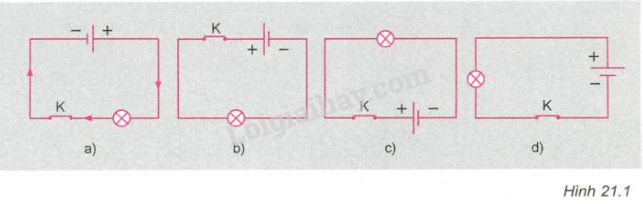

Hãy dùng mũi tên như trong sơ đồ mạch điện hình 21.1a để biểu diễn chiều dòng điện trong các sơ đồ mạch điện hình 21.1 b, c, d.

Hướng dẫn giải

Chiều dòng điện là chiều từ cực dương qua dây dẫn và các dụng cụ điện tới cực âm của nguồn điện.

Lời giải chi tiết

Biểu diễn chiều dòng điện trong các sơ đồ mạch điện :
