Bài 4 trang 86 SGK Vật lí 7

Đề bài

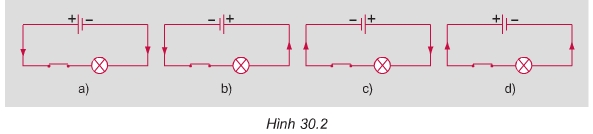

Trong các sơ đồ mạch điện hình 30.2, sơ đồ nào có mũi tên chỉ đúng chiều quy ước của dòng điện ?

Hướng dẫn giải

Chiều dòng điện là chiều từ cực dương qua dây dẫn và các thiết bị điện tới cực âm của nguồn điện.

Lời giải chi tiết

Sơ đồ 30.2c) có mũi tên chỉ đúng chiều quy ước của dòng điện: đi từ cực dương qua dây dẫn và các thiết bị điện tới cực âm của nguồn điện.
