Câu C2 trang 159 SGK Vật Lý 12 Nâng cao

Đề bài

C2. Có thể tính hệ số công suất của đoạn mạch có R, L, C nối tiếp bằng cách dùng giản đồ Fre- nen. Hãy tính theo cách đó và chứng tỏ rằng kết quả thu được cũng là \(\cos \varphi = {R \over Z}.\)

Hướng dẫn giải

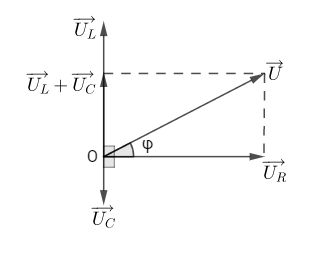

Ta có thể tìm được \(\cos\varphi\) bằng giản đồ vectơ:

\(\cos \varphi  = {{{U_R}} \over U} = {{RI} \over {ZI}} = {R \over Z}\)
